Frequência 21/12



Trabalho Prático: Preparação para a Frequência (projeções cotadas)



Trabalho Prático: Exercícios de Interseções de sólidos



Trabalho Prático: Exercícios de Coberturas



Exercício 2

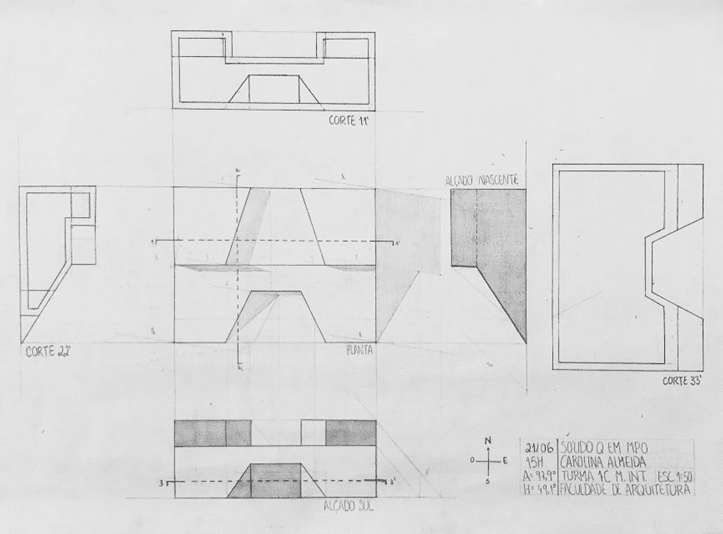

Primeiro objeto (S):

Segundo objeto (Q):

Sombras na composição final do exercício 1:

GDC 1- Exercício 1: Concluído

Desenhos:

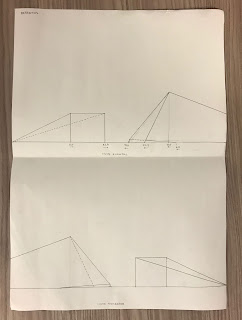

1- rebatimento das linhas respetivas á dobragem que foram feitas na folha inicial

(rebatimento)

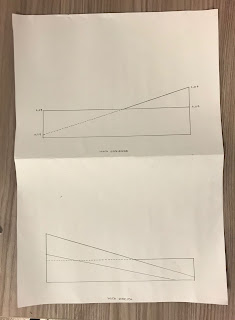

2- registo dos níveis da forma produzida, recorrendo a linhas de nível perpendiculares á reta de maior declive dos planos

(linhas de nível com equidistância de 1m- ou seja 0,5cm, na escala 1:200)

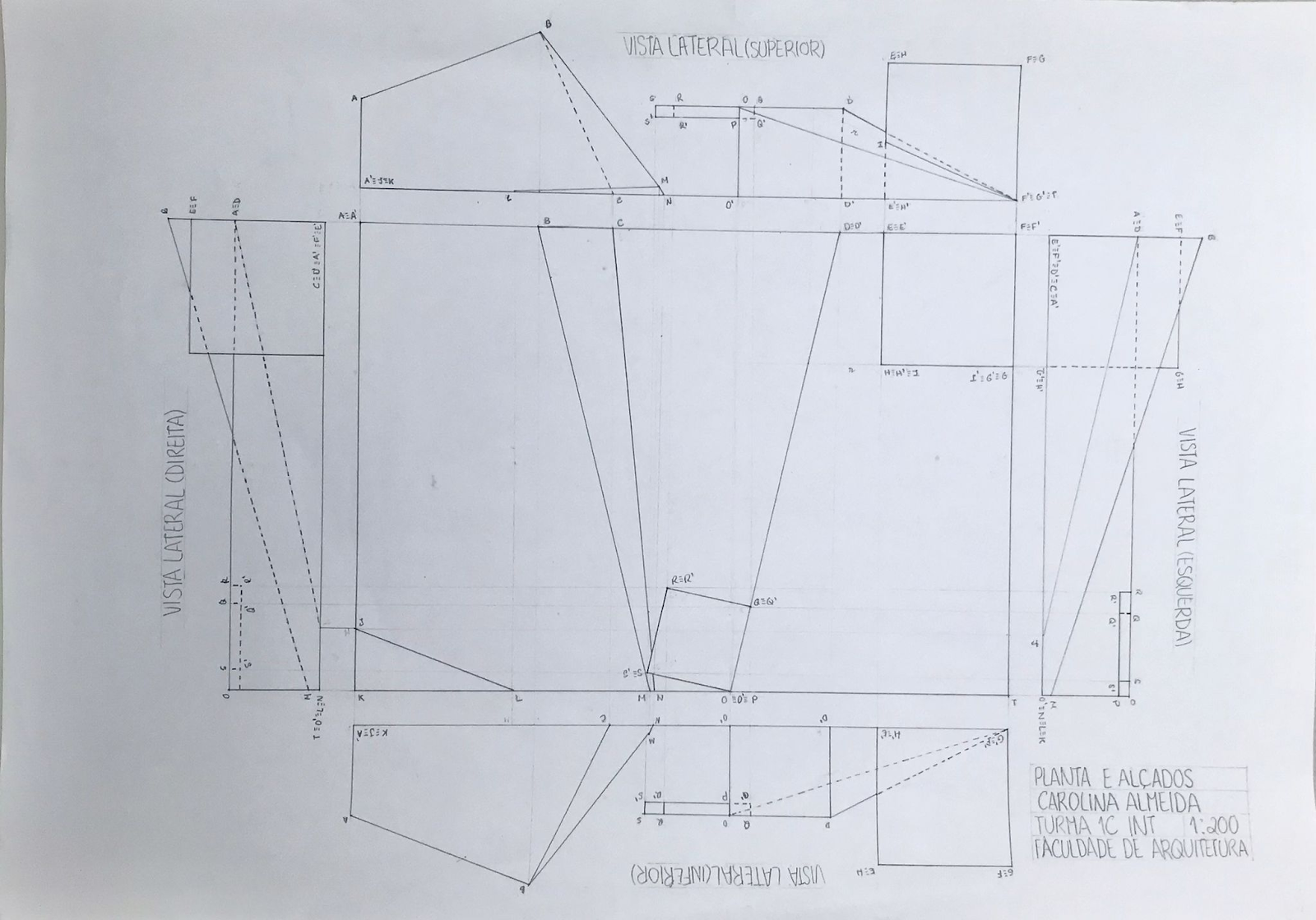

3- produção de uma planta e alçados do resultado final (com a adição do cubo e prisma pedidos)

(plantas e alçados do conjunto final)

Maquete:

Primeiro, foi necessária a criação de uma maquete de papel de 'treino'



(fotografias da maquete de treino)

para depois, sim, produzir uma em cartolina reaproveitada.

(fotografias da maquete final)

O exercício foi realizado em folhas A2 com lapiseira de 2mm, com os desenhos á escala 1:200.

Exercício 1: Reconstrução da forma e desenhos

 Devido a alguns problemas foi necessário refazer o modelo de folha dobrada. Á folha foram adicionados pedaços de papel exteriores de modo a preencher o espaço que faltava, para preencher uma folha A4. Foi, também, necessário cortar a folha inicial em alguns sítios onde a forma saía do espaço da folha A4.



Só depois foi, então, possível rebater os planos resultantes

e, consecutivamente, desenhar através de cálculos, uma planta e alçados da forma final:
